Climatizar um galpão industrial com pé-direito alto, layout irregular e múltiplos postos de trabalho distribuídos ao longo de centenas de metros não é o mesmo desafio de climatizar um ambiente comercial compacto.
Em ambientes industriais e operacionais de grande porte, o problema não costuma ser gerar ar climatizado — é entregar esse ar exatamente onde ele precisa chegar.
Um climatizador evaporativo de alta capacidade instalado em um ponto do galpão pode ser extremamente eficiente no raio imediato de alcance e completamente ineficaz nas zonas mais distantes da planta. O resultado é aquilo que gestores e engenheiros de manutenção conhecem bem: bolsões de calor, distribuição irregular e colaboradores reclamando de ambientes quentes mesmo com equipamentos funcionando.
A solução para esse problema tem nome: Climatização Evaporativa com Dutos FRYO®.
Quando executada com os materiais e o projeto corretos, ela transforma a cobertura pontual em cobertura uniforme — com precisão técnica e eficiência que nenhuma solução de insuflamento livre consegue replicar em ambientes complexos.
ㅤ
Por Que Dutos Mudam o Resultado?
Com um sistema de dutos corretamente dimensionado, o comportamento do ar muda fundamentalmente:
- O ar processado pelo climatizador é conduzido sob pressão por toda a extensão da rede de distribuição, mantendo velocidade e temperatura controladas até o ponto de insuflamento

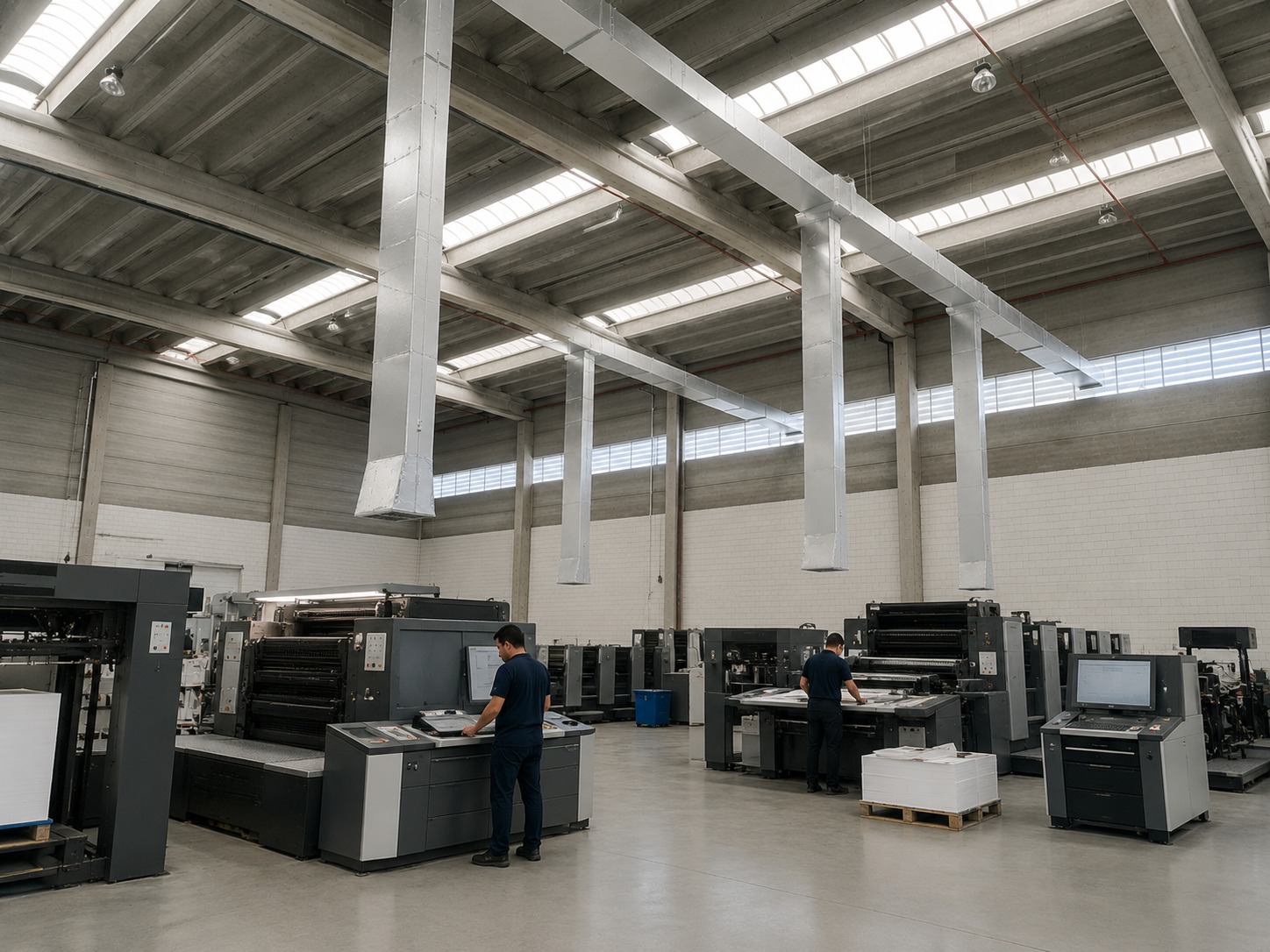

- As saídas de ar — difusores, grelhas ou bocas de lobo — são posicionadas estrategicamente sobre as zonas de trabalho, entregando o ar diretamente onde os colaboradores estão
- O volume de ar insuflado em cada ponto pode ser ajustado por meio de registros de vazão, permitindo balanceamento fino da distribuição conforme o layout operacional real
- A rede de dutos trabalha em regime de pressão positiva, garantindo que o ar tratado não seja contaminado pelo ar quente do ambiente durante o trajeto
Resultado: o mesmo climatizador cobre uma área substancialmente maior com distribuição uniforme — multiplicando o retorno do investimento no equipamento.
ㅤ
Onde a Climatização com Dutos se Aplica com Maior Eficiência
A solução com dutos não é universal — é específica para ambientes onde a distribuição livre de ar não é suficiente. Os casos mais comuns:
ㅤ
Galpões Industriais com Pé-Direito Elevado
Ambientes com pé-direito alto apresentam o desafio da estratificação térmica: o ar quente sobe e se acumula próximo à cobertura, enquanto a zona de trabalho na altura dos colaboradores recebe pouco benefício do ar climatizado insuflado livremente. A rede de dutos permite trazer o ar para a faixa de altura adequada — tipicamente entre 2 e 4 metros do piso — independente de onde o climatizador está instalado.
Linhas de Produção com Layout Linear
Plantas com linhas longas e estreitas — como frigoríficos, linhas de montagem, transportadores contínuos e linhas de envase — têm colaboradores distribuídos ao longo de dezenas ou centenas de metros. Uma rede de dutos com saídas regulares ao longo da linha garante que o primeiro e o último operador recebam o mesmo volume de ar tratado.
Áreas com Obstáculos e Compartimentação
Mezaninos, estruturas metálicas, equipamentos de processo, paredes divisórias e racks de armazenagem criam barreiras físicas que interrompem o fluxo livre de ar. Os dutos contornam esses obstáculos e entregam o ar processado no ponto correto, independente da complexidade do layout.
Ambientes que Exigem Direcionamento Preciso
Postos de trabalho com operações de precisão, setores de inspeção, cabines de operação de máquinas e estações com equipamentos sensíveis demandam que o ar seja entregue em direção e volume controlados — o que somente a climatização com dutos e difusores direcionais permite alcançar.
Plantas com Múltiplos Setores e Requisitos Diferentes
Uma planta industrial pode ter setores com cargas térmicas muito distintas: um setor de produção com fornos gera muito mais calor do que uma área de armazenagem adjacente. A rede de dutos permite que um único climatizador de grande capacidade alimente esses setores com volumes de ar diferentes — ajustados por registros — sem necessidade de múltiplos equipamentos independentes.
Dutos Pré-Isolados: A Evolução Tecnológica que Transformou a Execução de Obras
Historicamente, a execução de redes de dutos em projetos industriais era associada a obras longas, equipes numerosas, andaimes extensos e custos elevados. Os dutos metálicos tradicionais — em chapa galvanizada ou aço inox — exigem soldagem, rebitagem, isolamento térmico externo aplicado em campo e pintura. Em muitos projetos, a obra de dutagem durava semanas e representava parcela significativa do custo total de implantação.
Os dutos pré-isolados mudaram esse cenário de forma estrutural.
ㅤ
O Que São Dutos Pré-Isolados
Dutos pré-isolados são painéis rígidos compostos por um núcleo de isolante térmico — tipicamente poliuretano (PU) ou poliisocianurato (PIR) com densidade controlada — revestidos em ambas as faces por alumínio laminado de alta resistência. Esse sanduíche estrutural é produzido industrialmente com espessura e densidade definidas conforme os requisitos do projeto.
O resultado é um elemento construtivo que simultaneamente cumpre as funções de:
- Condução do ar processado (função primária de qualquer duto)
- Isolamento térmico do fluxo de ar — impedindo ganho de calor do ambiente externo durante o trajeto
- Barreira acústica — reduzindo a propagação de ruído pelo sistema de distribuição
- Elemento estrutural leve — com rigidez suficiente para vãos sem suportes intermediários em comprimentos adequados
Por Que o Isolamento Integrado é um Diferencial Técnico Decisivo
Em sistemas de climatização, o ganho de calor do ar no trajeto entre o climatizador e o ponto de insuflamento é uma perda de eficiência direta. Um duto metálico sem isolamento em um galpão a 38°C perde parte significativa do trabalho térmico do climatizador antes que o ar chegue ao colaborador.
O isolamento integrado dos dutos pré-isolados resolve esse problema de origem: o ar que sai do climatizador a determinada temperatura chega ao difusor com temperatura próxima à de saída, independente do comprimento da rede ou da temperatura do ambiente ao redor.
Isso significa que o climatizador pode ser instalado onde é logisticamente mais adequado — não apenas onde a distância até os pontos de uso é mínima.
ㅤ
Vantagens Técnicas e Operacionais: Dutos Pré-Isolados vs. Dutos Metálicos Tradicionais
Peso significativamente menor Dutos pré-isolados têm densidade muito inferior à do aço galvanizado ou aço inox equivalente. Isso reduz a carga sobre a estrutura do galpão e facilita o manuseio e montagem por equipes menores.
Montagem sem solda e sem equipamentos pesados O sistema de conexão dos painéis pré-isolados é mecânico: cantoneiras de alumínio, fitas de alumínio estrutural e acessórios de encaixe padronizados. Não há solda, não há maçarico, não há necessidade de equipamentos de corte pesados. Uma equipe de dois ou três técnicos consegue executar dezenas de metros de rede em um único turno.
Isolamento térmico superior e consistente O isolamento industrial aplicado em campo sobre dutos metálicos tem variações de espessura, aderência e qualidade que dependem diretamente da execução. O isolamento integrado do painel pré-isolado é uniforme, com coeficiente de condutividade térmica (λ) controlado em processo industrial.
Superfície interna não corrosiva e de fácil higienização O revestimento interno de alumínio laminado é não corrosivo, não poroso e de fácil limpeza — vantagem relevante em aplicações industriais, especialmente em setores de alimentos, farmacêutico e químico.
Redução significativa do prazo de obra A combinação de montagem sem solda, painéis leves e sistema de conexão padronizado reduz o prazo de execução de redes de dutos de semanas para dias. Para indústrias onde parada de linha tem custo direto, esse diferencial é muitas vezes o argumento definitivo.
Menor geração de resíduos de obra A montagem por painéis pré-fabricados gera muito menos resíduo do que a fabricação e isolamento de dutos em campo. Isso simplifica a logística de obra e contribui para metas de sustentabilidade e certificações ambientais.
ㅤ
Difusores, Grelhas e Registros: A Inteligência na Distribuição do Ar
A rede de dutos é o meio de transporte. A qualidade da distribuição final depende dos elementos de saída e controle:
Difusores de insuflamento Instalados na face inferior ou lateral dos dutos, distribuem o ar em padrão cônico, linear ou radial conforme o projeto. A escolha do modelo e o ângulo de deflexão determinam a cobertura de cada ponto de saída e a velocidade do ar na zona de trabalho.
Grelhas de velocidade variável Permitem ajuste da velocidade e direção do fluxo de ar em cada ponto, sem alterar a pressão da rede. Usadas em postos de trabalho onde a natureza da operação exige personalização.
Registros de balanceamento Instalados nas bifurcações e ramificações da rede, permitem ajustar o volume de ar que vai para cada ramal. O balanceamento correto garante que todos os pontos de insuflamento recebam o volume de ar projetado — independente de sua distância do climatizador.
Bocas de lobo direcionais Para aplicações onde o ar precisa ser entregue em direção específica — sobre uma máquina, um posto de soldagem, uma estação de inspeção — permitem orientação precisa do fluxo sem perda de velocidade.
ㅤ
Integração com Climatizadores Evaporativos FRYO®
Os climatizadores evaporativos da linha FRYO® são projetados para operar em sistemas com rede de dutos. A pressão estática gerada pelos motores dos equipamentos é especificada para vencer a perda de carga da rede de distribuição — variável que determina quão extensa pode ser a rede sem perda de desempenho.
A FRYO® especifica e fornece o climatizador adequado para cada projeto de dutagem, considerando:
✔ Comprimento total e geometria da rede de dutos ✔ Número e tipo de elementos de saída (difusores, grelhas, bocas de lobo) ✔ Pressão estática disponível compatível com a rede projetada ✔ Vazão de ar necessária em cada zona de trabalho ✔ Temperatura e umidade relativa do ar externo na região
Essa integração entre climatizador e rede de distribuição é o que garante que o projeto entregue o desempenho prometido — não apenas no equipamento, mas no ambiente real onde os colaboradores trabalham.
ㅤ
Casos de Aplicação onde a FRYO® Projeta Sistemas com Dutos
✔ Indústrias de alimentos com linhas longas de processamento e envase ✔ Montadoras e indústrias de autopeças com linhas de montagem extensas ✔ Galpões logísticos com docas e zonas de separação de alta densidade de pessoas ✔ Frigoríficos e câmaras de processamento com requisitos específicos de temperatura por zona ✔ Plantas químicas e farmacêuticas onde a qualidade do ar é controlada por setor ✔ Centros de distribuição com mezaninos e múltiplos níveis operacionais ✔ Galpões industriais com pé-direito acima de 8 metros onde o insuflamento livre não alcança a zona de trabalho]
ㅤ
O Que a FRYO® Entrega em um Projeto com Dutos
A FRYO® não fornece apenas o climatizador. Em projetos que demandam redes de distribuição, nossa equipe participa de todas as etapas:
- Análise técnica do ambiente e do layout operacional
- Especificação do climatizador adequado para a pressão estática do projeto
- Projeto da rede de dutos com definição de traçado, seções, difusores e registros
- Especificação de dutos pré-isolados com espessura e densidade adequadas ao ambiente
- Suporte à execução — com orientação técnica para a equipe de montagem
- Comissionamento do sistema e balanceamento da rede após a instalação
Nosso diferencial: entregamos o projeto completo — climatizador + rede de distribuição — com responsabilidade técnica sobre o resultado.
ㅤ
Perguntas Frequentes
Todo climatizador evaporativo pode ser conectado a dutos?
Não. O climatizador precisa ter pressão estática suficiente para vencer a perda de carga da rede de dutos. A FRYO® especifica o equipamento correto para cada projeto, considerando o comprimento, a geometria e os elementos da rede.
Dutos pré-isolados têm vida útil menor que dutos metálicos tradicionais?
Não necessariamente. Quando corretamente instalados e protegidos de danos mecânicos, os dutos pré-isolados têm vida útil compatível com dutos metálicos em ambientes industriais normais. Em ambientes com alta incidência de respingos, vapores agressivos ou impactos mecânicos, a análise de adequação deve ser feita caso a caso.
É possível integrar dutos pré-isolados a uma rede existente de dutos metálicos?
Sim. Existem conexões de transição que permitem integrar os dois sistemas. A análise de compatibilidade de pressão estática e bitolas é necessária para garantir o desempenho conjunto.
Qual o prazo típico de montagem de uma rede de dutos pré-isolados?
Depende da extensão e complexidade da rede. Em projetos industriais de porte médio, redes de 50 a 100 metros lineares podem ser executadas em 2 a 4 dias com equipe especializada — prazo substancialmente menor do que sistemas em dutos metálicos tradicionais com isolamento aplicado em campo.
A FRYO® fornece os dutos pré-isolados ou apenas o climatizador?
A FRYO® especifica e, conforme o projeto, pode fornecer os dutos pré-isolados e os acessórios de rede como parte do pacote de solução completa. Entre em contato com nossa equipe para detalhes.
